汽车白车身激光焊接产线方案

随着汽车产业向轻量化、电动化与智能制造方向加速转型，白车身（BIW）的焊接工艺正经历从传统电阻点焊向激光焊接为主体的技术跃迁。激光焊接凭借其高能量密度、低热输入、窄热影响区、高焊接速度及良好的自动化适配性，已成为中高端车型及新能源车身制造的核心工艺之一。《汽车白车身激光焊接产线方案》面向多车型共线生产与高节拍制造需求，提供覆盖工艺规划、产线集成、质量控制及数字化运维的一体化解决方案，助力整车企业实现车身精度与连接强度的双重突破。

方案概述与定位

该方案定位于柔性化、智能化白车身焊装车间的核心连接工位集成，适用于侧围、顶盖、门盖、地板及前后纵梁等关键总成。区别于单一激光焊接工作站，方案以“整线规划”为视角，统筹激光光源、焊接头、机器人路径、夹具定位、在线检测及安全防护各环节的协同关系。产线布局采用模块化设计，可根据产能需求配置工位数与作业节拍，既能适配批量化的单一车型生产，也可通过快换夹具与视觉引导系统实现多车型混线生产。

核心工艺路线

在工艺路线层面，方案针对白车身不同连接部位的材料特性与受力工况，灵活配置多种激光焊接模式：

• 激光深熔焊：用于车身骨架及受力结构件，如地板纵梁、门槛加强板等，焊缝深宽比高，可获得与母材等强度的连接，有效提升车身扭转刚度。
• 激光钎焊：用于顶盖与侧围外板搭接区域，通过填充铜基焊丝形成平滑美观的焊缝表面，无需涂胶即可满足外观质量要求，同时降低热变形风险。
• 激光远程焊：基于振镜扫描原理，通过机器人带动扫描头实现“飞行焊接”，大幅缩短非焊接辅助时间，特别适用于门盖内板、仪表板横梁等薄板搭接焊点密集区域。

各工艺之间可依据焊缝长度、位置可达性及节拍要求进行动态切换，在控制系统中预设参数配方，实现产线级工艺快速重构。

适用材料与典型应用场景

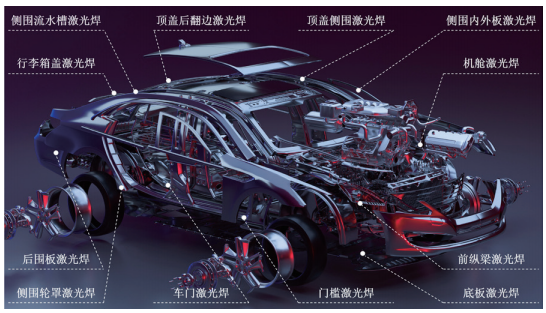

本方案对材料体系具有广泛适应性，覆盖传统低碳钢、高强度钢、热成形钢以及铝合金板材。针对铝-钢异种连接场景，可通过摆动光束模式在铝侧形成熔钎焊界面，抑制脆性金属间化合物层的连续生长。典型应用场景包括：

关键性能指标

产线整体性能围绕焊接质量稳定性、节拍达成率及运行可靠性三个维度进行量化评价。焊缝外观需满足连续均匀、无咬边、无表面气孔缺陷；焊缝内部质量满足相关行业标准要求。产线设计上，激光器与机器人协同动作的路径规划需结合仿真分析进行离线编程与在线校正，确保定位精度与轨迹重复精度达到工艺要求。整线的平均无故障运行时间与一次焊接合格率是衡量产线成熟度的核心指标，方案通常以关键工序能力指数作为验收依据。

实施要点与控制策略

在产线集成实施阶段，需重点处理以下技术环节：

• 夹具精度与定位基准统一：激光焊接对间隙敏感度较高，夹具需具备高刚性夹紧与重复定位能力，并设立统一定位基准，确保零件、夹具、机器人及激光束之间的关系可控。
• 焊缝跟踪与自适应控制：通过激光传感器或结构光视觉系统实时检测坡口位置与间隙变化，闭环反馈调整焊接参数，有效应对冲压件尺寸波动带来的质量隐患。
• 防护与除尘系统：焊接过程中产生的等离子体与金属蒸汽需通过侧吸式除尘系统快速排出，同时采用防辐射围栏与光栅防护，满足激光安全等级要求。
• 数字化质量追溯：每道焊缝均可关联焊接参数、物料批次、设备状态及时间戳信息，构建完整的质量追溯链，为后续工艺优化与问题定位提供数据支撑。

应用价值与选型建议

从经济效益角度分析，激光焊接产线虽在设备初始投入上高于传统电阻点焊，但在焊材消耗、维护成本、节拍提升与质量降废方面具有显著综合优势。以顶盖激光钎焊为例，单台车身可取消约数十个点焊工位与涂胶密封工序，减少用工成本与设备占地面积。在轻量化车身制造中，激光焊接为“材料-结构-工艺”一体化设计提供了更大的自由度，有利于进一步降低车身重量、提升续航里程。
