导语：激光表面处理是利用激光束的高能量密度对材料表面进行改性的技术总称，其核心优势在于非接触、局部精确、绿色无污染、热影响区小。根据工艺原理和应用目标的不同，主要可分为以下几大类。
激光淬火（相变硬化）
激光淬火利用高功率密度激光束快速扫描金属表面，将其加热至相变点以上，随后通过材料自身导热实现极速自冷（冷却速度可达10⁵ ℃/s），使表层奥氏体转变为马氏体，从而显著提高表面硬度和耐磨性。
核心特点：
- 淬硬层深度一般为0.3~2.0mm，表面硬度比感应淬火高1~3HRC
- 无需水或油等淬火介质，属清洁工艺
- 工件变形极小，表面粗糙度基本不变，可省去后续精加工
- 硬化层组织为极细马氏体晶粒，比常规淬火硬度提高15%~20%
典型应用： 汽车发动机缸体/缸套/曲轴/凸轮轴、齿轮齿面、机床导轨、模具表面、汽轮机叶片等。铸铁发动机汽缸经处理后硬度可从HB230提升至HB680。
激光熔覆（激光金属沉积）
激光熔覆是一种"增材"型表面改性技术，利用高能激光束将同步输送的金属粉末与基材表面薄层一同快速熔化并凝固，形成与基体呈冶金结合的高性能合金涂层。
核心特点：
- 涂层稀释率极低（3%~10%），成分可控性强
- 结合强度高达300~600 MPa，远优于等离子喷涂的20~60 MPa
- 涂层致密度>99%，无宏观气孔
- 冷却速度极高（10⁴~10⁶ ℃/s），可形成纳米级细晶甚至非晶态组织
三大应用方向：
- 表面改性：为燃气轮机叶片、轧辊、齿轮等赋予耐磨、耐蚀、耐热性能
- 再制造修复：修复转子、模具等磨损件，修复后强度可达原件90%以上，费用不到重置价的1/5
- 增材制造：逐层沉积获得三维结构零部件（又称激光熔化沉积LMD）
熔覆材料： 镍基、钴基、铁基合金、钛合金、铜合金、金属基复合材料、陶瓷材料等。高速激光熔覆稀释率可低至5%~8%，涂层精度达±0.05mm。
激光清洗
激光清洗利用特定波长的高能脉冲激光照射表面，污染物（锈蚀、油漆、氧化层、油污等）吸收激光能量后急剧膨胀形成等离子体并产生冲击波，使污染物碎裂剥离，而基材不受损伤。
核心特点：
- 非接触式无损清洗，无化学溶剂、无磨料、无废水废渣
- 可精准控制清洗区域，"指哪洗哪"
- 工艺参数可编程控制，批次一致性高
- 运行无需耗材，综合成本显著低于化学清洗和机械打磨
典型应用： 焊前预处理（去除氧化膜/油污）、模具清洗（注塑模可不解体、不降温清洗）、轨道交通除锈、文物保护与古建清洗、核工业去污层去除、汽车喷漆前处理等。
激光表面合金化
激光表面合金化是利用激光束将基材表面与预置或同步送入的合金元素同时熔化，使合金元素融入基材表层，形成成分不同于基体的新型合金层。
典型体系：
- 钢表面加碳（C）提高硬度
- 钛合金表面加钨（W）或氮（N）提高耐磨性
- 铝合金表面加硅（Si）提高耐蚀性
与激光熔覆的区别在于：合金化以基材为主、添加元素为辅，涂层较薄但与基体完全冶金融合；熔覆则以添加材料为主，涂层更厚、性能更独立。

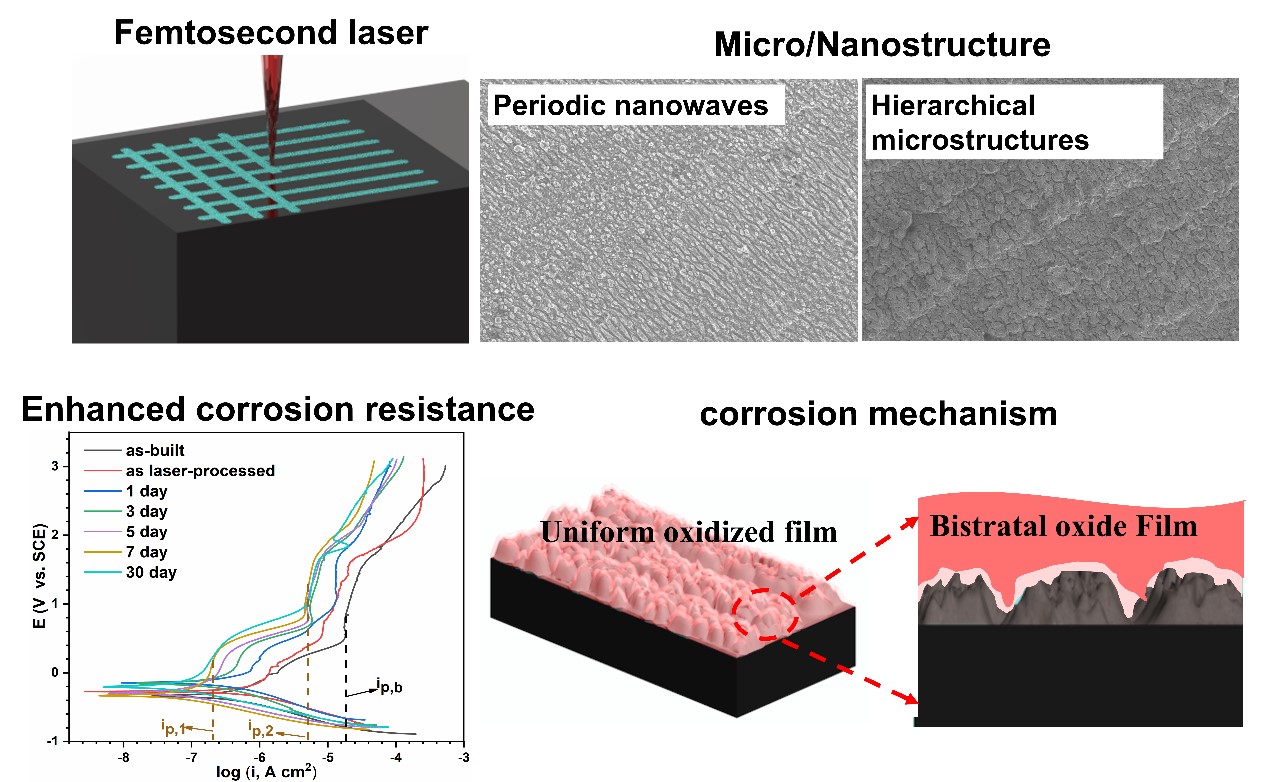

激光表面纹理化（微纳结构加工）
利用激光在材料表面加工出微米/纳米级的规则几何结构，从而改变表面的润湿性、摩擦学性能、光学特性或粘接性能。
前沿应用方向：
- 超疏水/超亲水表面：在钛合金表面构建微纳分级结构，接触角可达160°，实现防冰、自清洁功能
- 航空铝合金粘接预处理：中科院上海光机所利用MHz脉冲串皮秒激光在2024-T3铝合金表面诱导"溅射状"分级微纳结构，使环氧树脂界面粘接强度提升近5.7倍，有望替代有毒的铬酸阳极氧化工艺
- 金属-聚合物异质连接：通过激光烧蚀铝合金表面改善铝-聚酰胺接头的界面热传导与结合质量
- 生物医用植入体表面改性：在氧化铝/氧化锆复合陶瓷髋关节臼杯表面激光织构化，粗糙度可在3~30μm范围调控，促进骨整合
激光抛光
激光抛光是利用激光束使金属或玻璃表面极薄层熔化，借助表面张力效应实现"自流平"，从而降低表面粗糙度。相比手工抛光，效率可提升10~100倍，且重复性显著提高。
典型应用：
- 精密机械零件（如机械手表机芯微零件）
- 模具型腔自由曲面抛光
- 医疗器械（人工心脏组件、植入体）
- 双光束（连续+脉冲）组合方案可将钢表面粗糙度降至Ra 142nm
激光冲击强化
利用高功率短脉冲激光在材料表面诱导产生等离子体冲击波（压力可达GPa量级），使表层产生残余压应力（可达4000MPa），从而显著提高零件的抗疲劳性能和抗应力腐蚀能力。
典型应用： 航空发动机叶片、飞机结构件、核电关键部件等对疲劳寿命要求极高的场景。
激光表面熔凝与玻璃化
激光表面熔凝是将材料表面加热至熔化温度以上，依靠基体自身导热实现极速冷却凝固，获得极细晶粒甚至非晶态组织。其硬化深度比激光淬火更深，硬度更高，但表面粗糙度会有所增加。
激光玻璃化则是利用激光快速熔凝某些合金或陶瓷材料，使其形成非晶态（玻璃态）表面层，具有极高的硬度和耐蚀性。
激光脱漆/涂层去除
利用激光精确去除部件表面的漆层、功能涂层或污染层，而不损伤基材。与化学脱漆相比，无废液产生，可精确定位处理区域。
典型应用： 飞机蒙皮脱漆、模具涂层去除、核材料污染层清除等。
与传统表面处理工艺的对比
| 对比维度 | 激光熔覆 | 等离子喷涂 | 电镀/化学镀 |
|---|---|---|---|
| 结合方式 | 冶金结合（300~600MPa） | 机械结合（20~60MPa） | 冶金结合 |
| 涂层致密度 | >99% | 90%~97% | 高 |
| 稀释率 | 3%~10% | 近零 | 不适用 |
| 热影响区 | 极小 | 较小 | 无 |
| 环保性 | 绿色 | 有粉尘 | 有废液 |
| 适用场景 | 高精度、高可靠性 | 大面积、低成本 | 装饰/防腐 |
总结
激光表面处理技术已形成了从淬火强化、熔覆增材、清洗去污、合金化改性、微纳织构、精密抛光到冲击强化的完整工艺谱系，覆盖了航空航天、汽车制造、能源装备、医疗器械、模具加工等几乎所有高端制造领域。其核心竞争力在于：非接触无损加工、局部精确可控、绿色环保无耗材、可处理复杂三维几何，正逐步替代传统的化学处理、机械打磨、电镀等高污染工艺，成为先进制造中不可替代的关键技术。
