摘要： 紫外激光器输出波长小于400nm，凭借光子能量高、聚焦光斑极小、可直接打断材料化学键的独特物理特性，实现接近“冷加工”的加工效果，是微纳精细制造的核心光源。红外激光依靠热熔化去除材料，而紫外激光更多依靠光化学烧蚀，热影响区域被大幅压缩，非常适合脆性材料、高分子薄膜、精密电子元器件的打孔、切割、刻蚀与打标。当前国内355nm纳秒紫外激光器已经实现大规模国产化，广泛用于PCB、FPC、精密陶瓷、消费电子制造；但266nm深紫外、193nm准分子激光器，以及高损伤阈值紫外光学元器件依旧存在明显短板。伴随电子元器件微型化、第三代半导体、高密度电路板产业扩张，紫外激光器市场保持高速增长，在国产高端制造链条中的地位持续提升。
一、紫外激光器基本原理、主流技术路线与产业政策
1.1 工作原理与主流技术路线
紫外激光波长主要包含355nm、266nm、193nm等波段。大部分工业紫外激光器不直接产生紫外光，而是以红外基频激光作为输入，依靠BBO、LBO等非线性光学晶体通过三倍频、四倍频频率变换转化得到紫外输出；准分子气体激光器则通过气体受激辐射直接输出深紫外光束。
主流技术路线分为四类：

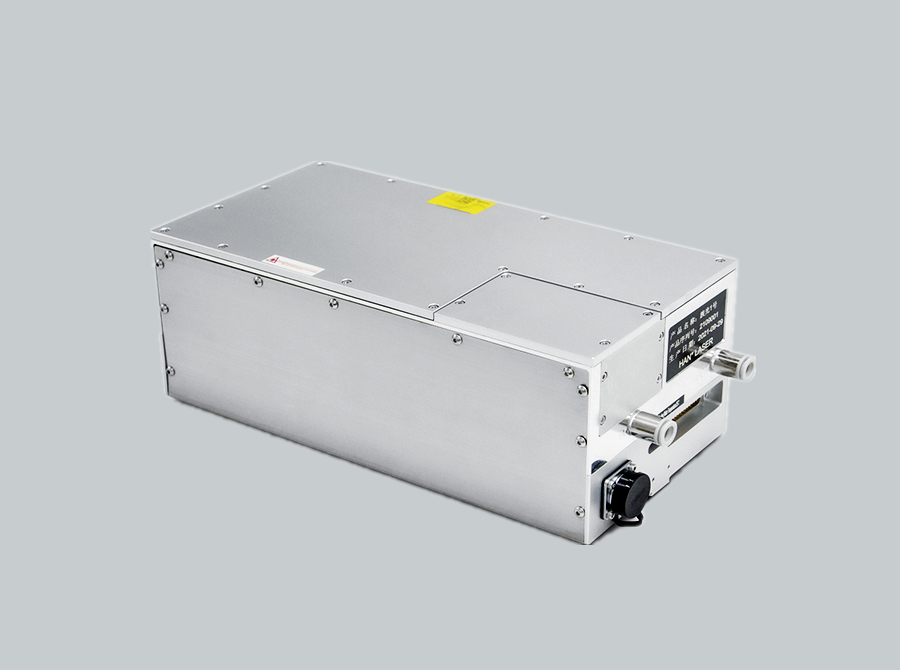

- DPSS二极管泵浦全固态紫外激光器（纳秒355nm）：当前工业市场绝对主流，红外基频光经过三倍频输出355nm紫外，光束质量优秀，脉冲稳定，功率覆盖3‑30W，大量用于PCB钻孔、陶瓷划片、FPC切割、精密打标，国内国产化程度最高。
- 光纤紫外激光器：以MOPA光纤振荡器为基频源，后端增加非线性频率转换模块输出紫外。整机结构紧凑、抗振动、维护简单，适合自动化产线集成；缺点高功率下会受到光纤非线性效应制约，目前以中小功率机型为主，处于快速迭代阶段。
- 深紫外全固态激光器（266nm）：四倍频实现266nm输出，光子能量更高，加工分辨率进一步提升，多用于半导体检测、微流控芯片、特种材料加工；整机转换效率低，晶体损伤风险高，高端产品长期被海外厂商主导，国内正加速样机验证。
- 准分子紫外激光器（193nm、248nm）：属于气体紫外激光器，依靠稀有卤化物气体放电激发，输出193nm深紫外，是半导体光刻、材料改性的关键光源；技术壁垒极高，国内商业化成熟产品较少，进口依赖严重。
核心特点对比：红外激光加工容易出现熔化、碳化、热裂纹；紫外激光优先发生光化学剥离，热效应弱，加工边缘干净，无需后续打磨抛光，但单台设备成本显著高于普通红外纳秒光源。
1.2 国内相关产业政策
国家《“十四五”智能制造发展规划》将微纳精密加工装备列为重点攻关方向。
- 电子制造领域，国家重大专项把紫外激光微加工设备列为PCB、第三代半导体配套关键装备，鼓励光源国产化替代；
- 半导体检测领域，支持266nm深紫外光源技术攻关，补齐半导体检测设备上游短板；
- 医疗装备领域，支持紫外激光医疗设备研发，用于生物材料加工、眼科、皮肤科诊疗；
- 地方层面，珠三角、长三角激光产业集群对紫外激光、非线性晶体企业给予研发支持，打通材料‑光源‑装备的产业化链条。
二、紫外激光器完整产业链
紫外激光器产业链分为上游核心材料元器件、中游光源整机制造、下游系统集成与终端应用。非线性光学晶体、高损伤阈值紫外镀膜、紫外专用镜片是决定整机寿命与输出功率的关键卡点。
2.1 上游核心元器件
上游主要包括：半导体泵浦源、Nd:YVO₄增益晶体、LBO/BBO非线性变频晶体、紫外高损伤阈值光学镜片、特种紫外镀膜、声光调制器、精密温控模块、谐振腔腔体。
- 优势环节：我国非线性晶体（LBO、BBO）全球市场占有率很高，福晶科技等企业可以大批量供货，国内外紫外厂商均大量采购，是我国光电子领域优势赛道。
- 短板环节：高端紫外抗损伤镀膜、准分子特种工作气体、部分深紫外光学材料国产化不足，限制266nm、193nm产品性能与寿命。
2.2 中游整机制造
中游企业完成基频光路搭建、非线性变频模块耦合、温控调试、整机老化测试。 海外代表企业：美国相干、光谱物理、德国通快，在深紫外、准分子、高功率工业紫外光源拥有深厚技术积累。 国内代表企业：大族激光、锐科激光、杰普特、华日激光、英诺激光等；国内企业在355nm纳秒紫外已经实现大批量量产交付；266nm深紫外正在逐步突破，准分子仍以科研样机为主。
2.3 下游应用市场
- PCB与FPC电路板制造：HDI板微盲孔钻孔、软硬结合板切割、覆盖膜刻蚀，是紫外激光器最大工业应用市场；可以加工25μm以下微小微孔，是传统机械钻孔难以实现的工艺能力。
- 精密陶瓷与第三代半导体：氧化铝、氮化铝陶瓷基板划片、打孔；SiC、氮化镓晶圆辅助加工，抑制崩边、减少热损伤。
- 消费电子行业：OLED面板修复、PI薄膜切割、玻璃、蓝宝石精细打标与微切割。
- 新能源产业：光伏硅片划刻、钝化层去除，部分电池薄膜材料的刻蚀加工。
- 医疗与科研：生物微流控芯片制备、医疗高分子器件加工、光谱分析、半导体检测。
产业链联动：下游电子产业微型化倒逼紫外光源功率提升、脉冲稳定性优化；上游非线性晶体国产化，进一步推动国产紫外激光器成本下行，加速在国内工厂渗透。
三、全球及国内市场规模
根据行业公开调研数据，2025年全球紫外激光器市场规模约11.5亿美元，2025‑2032年复合增长率8.5%，亚太地区是全球最主要消费市场，电子制造需求拉动行业增长。
2025年中国紫外激光器市场规模约48.6亿元人民币，同比增长12.3%。
- 产品结构：355nm纳秒紫外占市场出货主体；266nm深紫外、紫外皮秒产值占比持续提升，但出货数量较少；光纤紫外激光器增速最快，但整体市场占比仍然有限。
- 国产化现状：3‑20W工业级355nm纳秒紫外激光器国产化率较高，已经大规模替代进口；266nm深紫外、193nm准分子激光器国产化程度很低，高端市场仍由海外厂商主导。
四、行业竞争格局
4.1 海外厂商
美国相干、光谱物理、德国通快，产品线覆盖纳秒、深紫外、准分子全谱系。优势集中在脉冲长期稳定性、高功率深紫外光源、特种镀膜工艺，在国内高端半导体、科研实验室占据重要份额，但设备采购价格高，交付周期长。
4.2 国内厂商梯队
第一梯队：大族激光、锐科激光，具备大规模量产能力，355nm紫外光源功率段覆盖完整，大量供给PCB、消费电子行业系统集成商。 第二梯队：杰普特、华日激光、英诺激光等专精特新企业，深耕紫外细分赛道，部分企业在266nm深紫外取得技术突破，面向精密加工、半导体检测场景发力。
竞争格局特征：355nm中低功率赛道国产已经站稳脚跟，出现一定价格竞争；深紫外、准分子等高壁垒赛道参与者较少，竞争重点从参数对标，转向脉冲稳定性、长期寿命、工艺解决方案的比拼。
五、核心技术壁垒与现存行业挑战
5.1 核心技术壁垒
- 非线性频率转换技术壁垒：紫外产生依靠晶体倍频/三倍频，对光路耦合、温控精度、相位匹配条件要求极高；温度微小漂移就会造成紫外输出功率剧烈下降。
- 紫外光学元件抗损伤难题：紫外光子能量高，镜片、镀膜极易出现损伤、色心劣化，光学元件寿命直接决定整机连续工作时长，是高功率紫外的核心瓶颈。
- 精密温控与谐振腔设计：变频晶体对温度极度敏感，整机需要高精度多点温控系统，抑制热漂移，保障长时间功率稳定输出。
- 可靠性工程：工业产线7×24小时不间断运行，振动、温度波动会直接造成紫外输出衰减，整机环境适应性验证周期长。
5.2 当前行业主要痛点
- 高端器件仍存在短板：深紫外抗损伤镀膜、准分子相关核心器件进口依赖，拉高高端机型成本。
- 市场结构性分化：355nm纳秒中低端市场价格内卷，压缩企业研发利润；266nm深紫外等高附加值产品技术门槛高，成熟商用产品供给不足。
- 工艺数据库沉淀不足：硬件指标接近进口，但面向新型陶瓷、IC载板、第三代半导体材料的工艺参数库还需要持续积累。
- 选型认知误区：部分企业混淆紫外纳秒与超快紫外的差异，盲目选用紫外纳秒处理极致脆性材料，加工依旧会存在热损伤。
六、主要技术演进方向
6.1 355nm纳秒向更高平均功率升级
持续提升355nm紫外输出功率，从20W向30‑40W工业化产品迭代，提升加工效率，满足高密度PCB大产能产线需求。
6.2 266nm深紫外激光器加速产业化
突破晶体、镀膜、温控技术瓶颈，降低整机成本，推动266nm深紫外从科研设备走向半导体检测、工业微加工量产产线。
6.3 光纤紫外激光器持续迭代
发挥光纤架构抗振动、小型化优势，不断抑制光纤内部非线性效应，提升输出功率，适配自动化集成、设备小型化趋势。
6.4 紫外皮秒/飞秒复合发展
把短波长紫外和超快脉冲结合，紫外超快激光器同时具备短波高光能和冷加工双重优势，面向下一代半导体、精密陶瓷超高精度加工。
6.5 智能化、模块化发展
集成功率实时监测、闭环温控，对接MES系统；光源模块化，方便集成到PCB设备、半导体检测整机。
七、下游重点应用场景解析
7.1 PCB与FPC电路板加工（最大应用场景）
HDI高密度互连板、IC载板的微盲孔、微小通孔钻孔，是紫外激光器最核心用途。传统机械钻头难以加工几十微米微小孔径，紫外激光可以实现微米级微孔，无机械应力，大幅提升电路板布线密度；同时用于FPC柔性板切割、覆盖膜刻蚀，切割边缘无碳化溢胶，满足高端电子产品电路板制造要求。
7.2 精密陶瓷与第三代半导体加工
氧化铝、氮化铝陶瓷基板广泛用于功率半导体、光模块。355nm紫外激光器可以完成陶瓷的划片、微孔加工，相比红外纳秒激光，崩边更小，减少内部热致微裂纹，提升基板良率。
7.3 消费电子制造
用于OLED面板修复、PI聚酰亚胺薄膜切割、玻璃、蓝宝石盖板精细打标。紫外加工不会使高分子材料碳化发黑，保证外观与器件性能。
7.4 光伏新能源
用于硅片划刻、减反层、钝化膜去除；在钙钛矿电池制造中，紫外激光刻蚀制备电池图形，是新一代光伏的关键工艺工具。
7.5 科研与半导体检测
266nm深紫外光源用于半导体晶圆缺陷检测、光谱分析、微流控生物芯片制备；准分子激光用于材料改性、特殊科研实验。
八、未来发展趋势展望
- 355nm产品继续大规模普及，深紫外成为攻坚重点。355nm纳秒紫外继续在PCB、陶瓷、消费电子扩大渗透率；266nm深紫外是国内产业接下来重点突破方向，逐步缩小与海外差距。
- 上游光学元器件自主可控持续推进。依托国内非线性晶体优势，重点攻关紫外抗损伤镀膜、深紫外光学元件，解决高端零部件对外依赖。
- 从单纯光源硬件向工艺解决方案转型。厂商不再只销售光源，向下游沉淀PCB、陶瓷、半导体材料工艺库，提供光源+成套工艺参数，提升产品附加值。
- 固体紫外与光纤紫外两条路线并行发展。DPSS全固态紫外主打高光束质量、高功率工业场景；光纤紫外主打小型化、抗振动，面向设备集成与自动化产线。
- 紫外与超快技术相互融合，紫外皮秒、紫外飞秒产品逐步落地，进一步拓展在第三代半导体、高端医疗器械的应用边界。
结语
紫外激光器凭借短波长、高光化学活性的独特优势，填补了红外激光在微精细加工领域的短板，是电子信息、精密陶瓷、半导体制造不可缺少的关键光源。
我国已经实现355nm纳秒紫外激光器的大规模国产替代，但深紫外、准分子以及部分高端紫外光学元器件依旧存在技术壁垒。未来，伴随电路板向高密度化演进、第三代半导体产业快速扩张，国内紫外激光器产业将向着更高功率、更短波长、更高稳定性方向迭代，持续为国内微纳制造产业提供核心支撑。
数据来源：《2025中国激光产业发展报告》、PW Consulting、智研咨询、上市公司公开资料、行业公开研报整理
